Tootja kood: 10061534

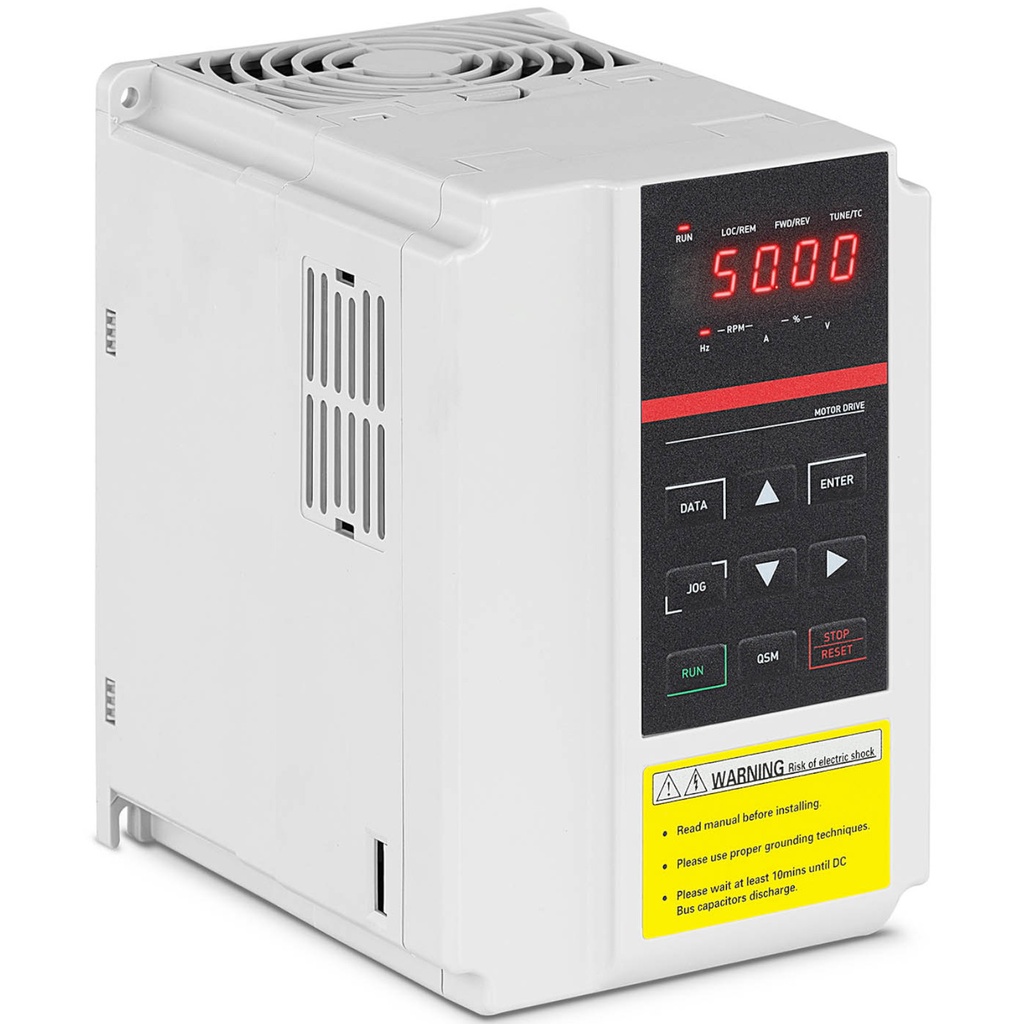

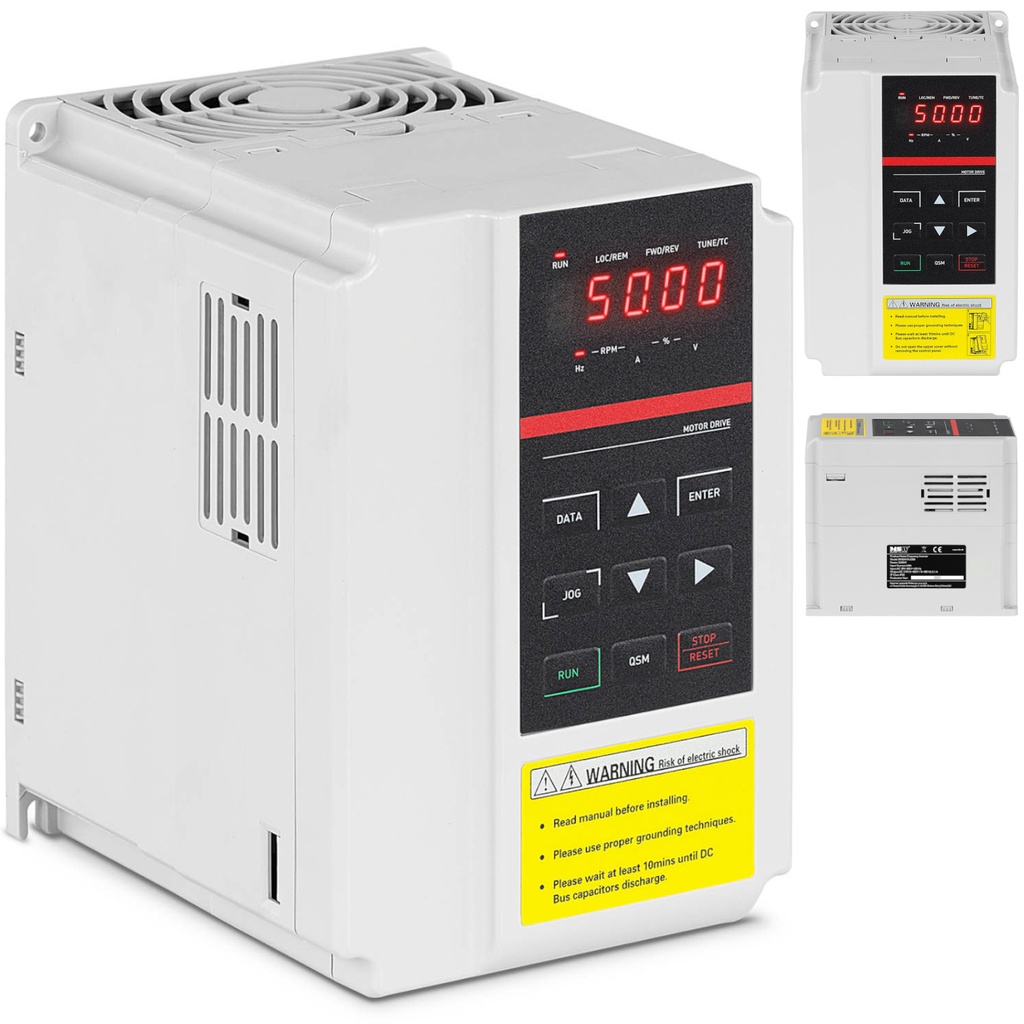

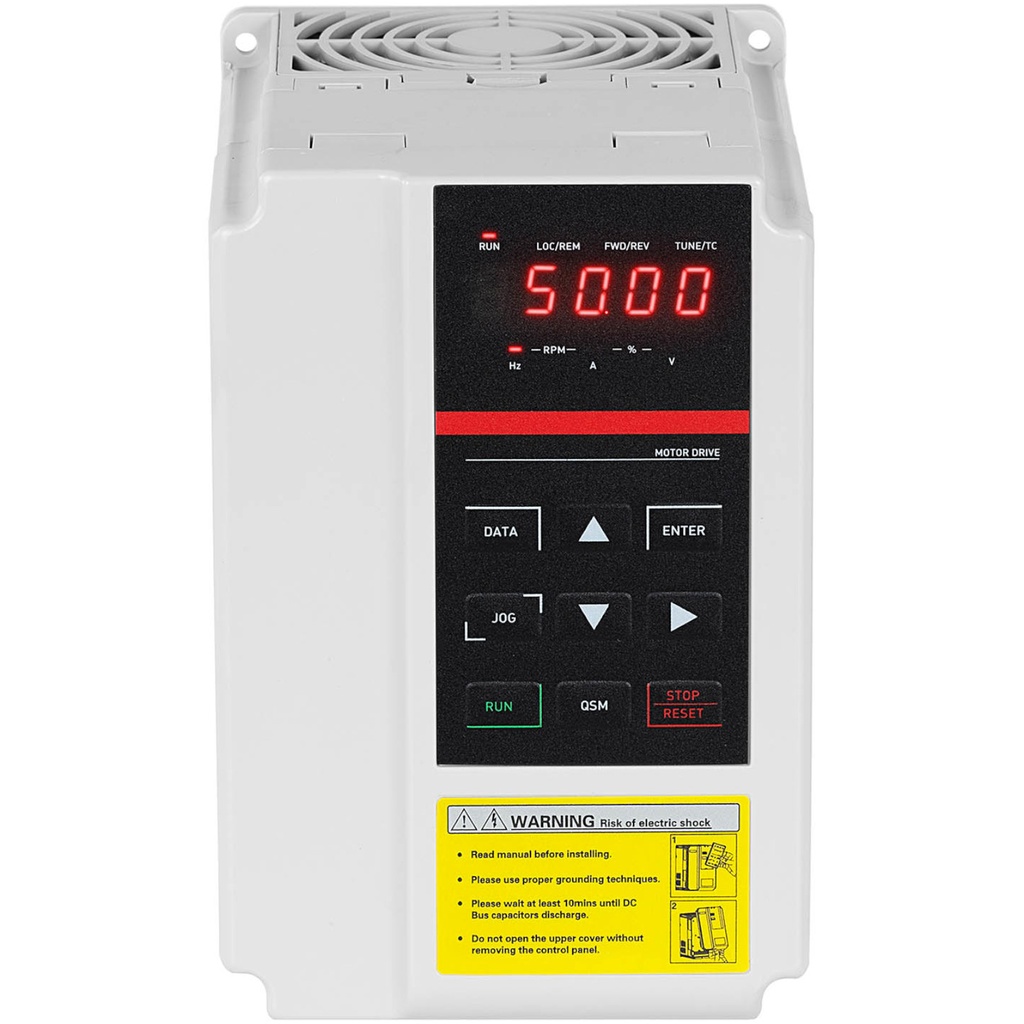

MSW kaubamärgi 1,5 kW / 2 HP mootori inverter 380 V kolmefaasilise pinge toega on täpne, lihtsalt kasutatav ja mitmekülgne seade. See on suure jõudlusega üldotstarbeline vektorinverter, millel on madal kiirus ja suur pöördemoment. Seadet tuleb kasutada siseruumides ja kaitsta otsese päikesevalguse, tolmu, söövitavate ja tuleohtlike gaaside, õliudu, auru, vee, soola jne eest. 380 V kolmefaasilisel inverteril on kiirusanduriga vektorjuhtimine, andurita vektorjuhtimine ja V/F-juhtimine. See toetab ka V/F eraldusjuhtimist. Seadete lihtne kontroll on tagatud LED-ekraaniga. Seade on varustatud piduriga. 1,5 kW mootoril on mitmeid kaitsevahendeid, sealhulgas ülekuumenemiskaitse, lisavarustusena saadav multifunktsionaalne kaart ja analoogsisend A l 3. Mootori temperatuurianduri sisend on lubatud. Kandjasagedust saab automaatselt reguleerida vastavalt koormuse omadustele. Inverteril on lineaarne või S-kõveraga kiirendus ja aeglustus ning nelja tüüpi kiirendus- ja aeglustusaeg (0,0-6500,0 s). Tänu sisseehitatud PLC-le või juhtimisterminalile võib saavutada kuni 16 segmendi töökiiruse. Automaatne pingeregulatsioon tähendab, et kui võrgupinge muutub, saab väljundpinge siiski konstantsena hoida (3,8 A). Automaatne voolu ja pinge piiramine töö ajal takistab väljalülitumist ülevoolu või ülepinge tõttu. Automaatne pöördemomendi piiramine väldib ülevoolu väljalülitusi; pöördemomendi reguleerimist saab teostada suletud vektorrežiimis.

Toote omadused:

• - 1,5 kW / 2 HP mootor 380 V kolmefaasilise pinge toega,
• - Täppisvektorjuhtimine (anduriga ja ilma) ja V/F-juhtimine optimaalse pöördemomendikõvera saavutamiseks,

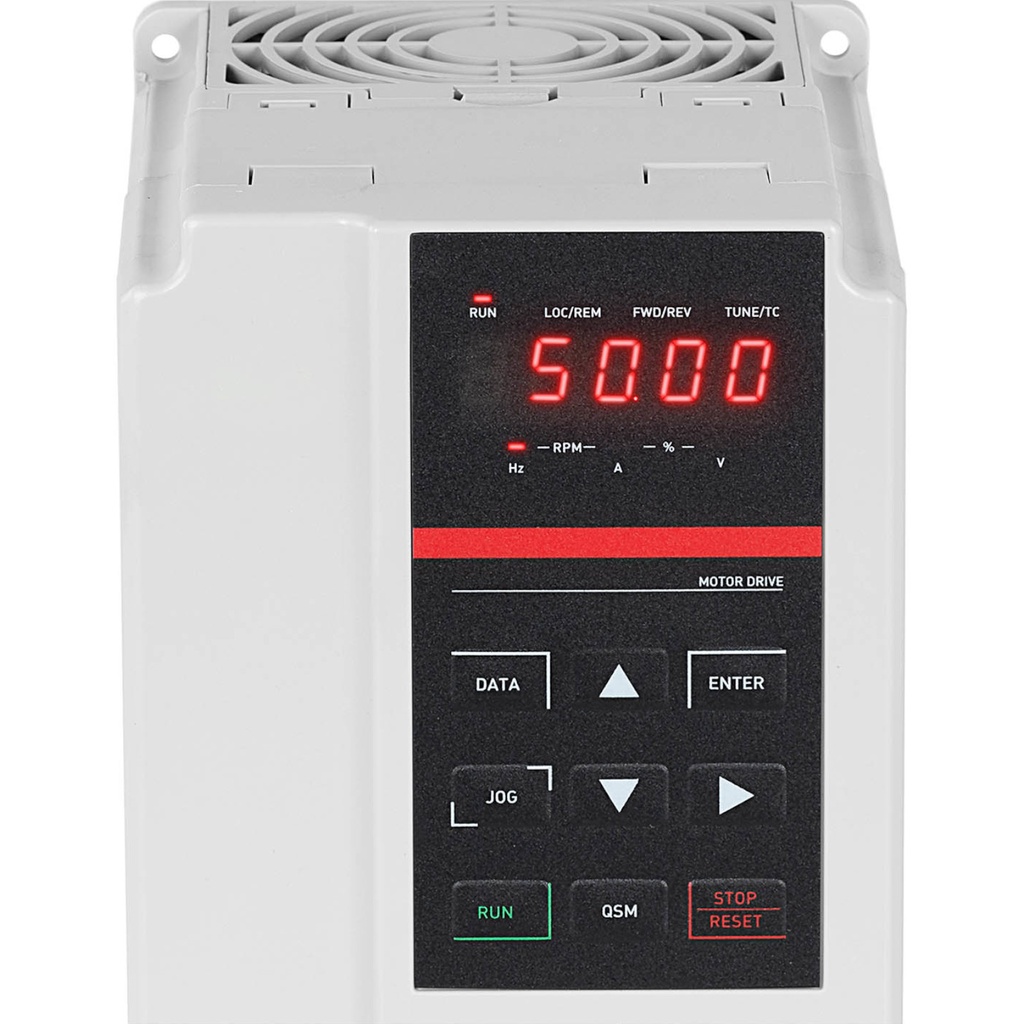

• - LED-ekraan mugavaks parameetrite seadmiseks ja kontrollimiseks,
• - Erinevad liidesed ja ulatuslikud konfiguratsiooniparameetrid mitmesuguste rakenduste jaoks,
• - Turvaline tänu ülekuumenemis-, ülepinge-, alajavoolu-, ülevoolu-, ülekoormus- ja lühisekaitse (mootor on mitmekordselt kaitstud).

• - Osa nr - 10061534
• - Toote seisund - Uus
• - Mudel - MSW-FI-1500
• - Kiirendus- ja aeglustuskõver - Lineaarne kiirendus ja aeglustus või vastavalt S-kõverale, nelja tüüpi kiirendus- ja aeglustusaeg 0,0 ~ 6500,0 s; kiirendus- ja aeglustusaegade vahemik 0,0 ~ 6500,0 s.
• - Digitaalse reguleerimise täpsus [Hz] - 0,01
• - Praegune väärtus [%] - 0.0-100
• - aeglustusaeg - aeglustusaeg: 0~36 s
• - kandesagedus - 0,5~16 kHz
• - Juhtimisrežiim - Avatud ahelaga vektorjuhtimine (SVC) V/F, suletud ahelaga vektorjuhtimine (FVC), V/F-juhtimine
• - Keskkonnatemperatuur [°C] - 10-40
• - Pidurdamise alalisvoolu sagedus - Alates 0 Hz kuni ligikaudu maksimaalse sageduseni.
• - Klahvilukustus - Jah
• - Kaitseaste IP - 20
• - Sisendvool [A] - 5
• - Sagedus [Hz] - 50-60
• - Tööniiskus [%] - Alla 90%
• - Väljundvool [A] - 3,8
• - Ülekoormuskaitse - Jah
• - Mootor - 1,5 kW / 2 HP
• - Mootori ülekuumenemiskaitse - Valikuline multifunktsionaalne kaart, analoogsisend A l 3, mootori temperatuurianduri sisend lubatud
• - Lühisvoolu kaitse - Jah
• - Kaitse maksimaalse voolu ületamise eest - Jah
• - Kaitse ülekuumenemise eest - Jah
• - Ülekoormuse võime - G-tüüpi masin: 150% 60s nimivoolust, 180% 3S nimivoolust, P-tüüpi masin: 120% 60s nimivoolust, 150% 3S nimivoolust.
• - Näidik - LED
• - Maksimaalne sagedus - Vektorjuhtimine: 0~300 Hz, V/F-juhtimine: 0~3200 Hz V/F
• - Punktsageduse vahemik [Hz] - 0,00-50,00
• - Pinge [V] - 380
• - Punkti kiirendus- ja aeglustusaeg [s] - 0,0-6500,0
• - Võimsus [W] - 7500
• - Võimsus [W] - 7500
• - Ülepingekaitse - Jah
• - Mitmekiiruseline PLC - Saavutada kuni 16 segmendi töökiirused sisseehitatud PLC või juhtimisterminali abil.
• - Simulatsioonijuhtimine - Maksimaalne sagedus x 0,025%
• - Pöördemomendi juhtimise täpsus - +0,5% (FVC)
• - Säilitustemperatuur [°C] - 20-60
• - Pöördemomendi tõstmine - Automaatne pöördemomendi tõstmine, manuaalne pöördemomendi tõstmine 0,1-30%.
• - Pöörlemissageduse vahemik - 1:100 (SVC), 1:1000 (FVC )
• - V/F eraldus - Täielik eraldus, pooleldi eraldus
• - V/F-kõver - kolm V/F-käiku: mitme punkti tüüpi, lineaarne tüüp, lõpmatu V/F-kõver
• - Ajakontrolli funktsioon [min] - 0,0-6500,0
• - Käivitusmoment - G-masin: 0,5 Hz/150% (SVC), 0 Hz/180%, P-masin (FVC): 0,5 Hz/100%
• - Konstantse kiiruse täpsus - +0,5% (SVC ), ±0,02% (FVC)
• - Alaeeldise kaitse - Jah
• - Mõõtmed (LxSxK) - 18 x 12 x 16 cm
• - Kaal - 1,8 kg
• - Transpordimõõtmed (LxSxK) - 23 x 19 x 22 cm
• - Tarnekaal - 2,1 kg

• - Sagedusmuundur
• - Pistik puudub
